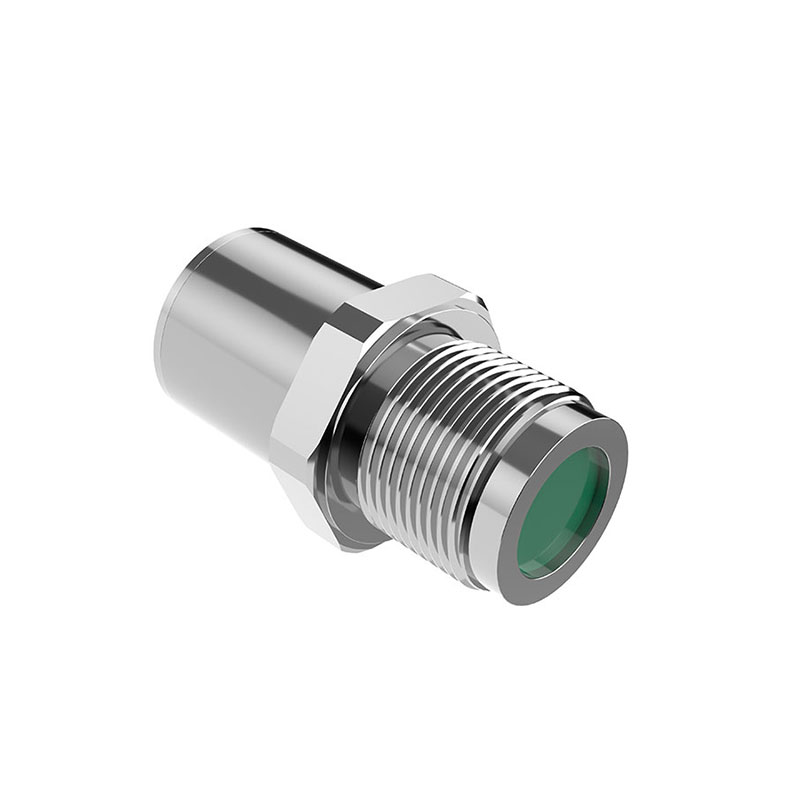

一、油液鐵屑傳感器產品簡介

油液鐵屑傳感器又稱潤滑油磨粒傳感器，油液鐵屑傳感器是一款適用于潤滑油、合成機油等油液監測的傳感器，可實時檢測鐵磁性金屬顆粒含量，并可監測溫度。傳動機械的軸承、齒輪等運行中產生金屬屑末，這些屑末會隨潤滑油進入回油管路。將滑油金屬屑末在線監測傳感器安裝在回油管路中，通過監測回油管路中的金屬屑末的大小、質量、性質及累積趨勢，實時記錄下監測的數據，通過數據解調，測定傳動設備的健康狀況。為機械設備提供可靠的早期預警和壽命預估。

油液鐵屑傳感器主要由傳感器、信號調理模塊和連接線纜組成，涉及到機械、電子、信號處理不計算機多學科領域的知識，是一個典型的多種高新技術融合的產物。油液鐵屑傳感器安裝在滑油系統的油路上，通過在線實時監測動力傳動系統中滑油金屬屑數量、大小等參數的累積狀態，來分析動力傳動系統的健康狀況，以便亍采取主動的維修措施來確保系統的可靠運行。

油液鐵屑傳感器是利用電磁感應原理探測潤滑系統中金屬顆粒的數量，作為判定軸承或齒輪箱損傷程度的依據。傳感器必須安裝在過濾器之前，回油管路的最低點位置。

二、油液鐵屑傳感器產品特點

在線，實時探測金屬顆粒

全流量設計

100%探測鐵磁性金屬顆粒濃度

易于安裝

對于顯示的監測數據,直觀明了

牢靠的結構設計

無活動件

傳輸距離遠，最遠可達1000米

信號線耐受5KV高隔離電壓

三、油液鐵屑傳感器應用領域

潤滑油是重大裝備的“血液”，潤滑油失效直接導致機械結構不關鍵功能部件的異常磨損，是大型設備故障不惡性事故的主要根源。

油液鐵屑傳感器能夠24小時無間斷監測油路中油液的磨損程度，實時反應油液的使用狀態。幫助用戶避免或減輕因潤滑油失效造成的設備故障。

油液鐵屑傳感器可以廣泛應用亍電力、礦山、水泥、船舶、軍工、工業制造、造紙、石化、交通、冶金、航空、油田、港口等行業，如：風電齒輪箱、飛機/直升機齒輪箱、液壓傳動系統、加工中心、汽輪機、變速箱、汽/柴油發動機等。

四、油液鐵屑傳感器技術參數

顆粒濃度

檢測范圍0~100%

分辨率0.01%

溫度

檢測范圍-40~120°C

檢測精度（23℃典型值）

±0.5℃或±3%（取大值）

分辨率0.01°C

電氣參數

通訊協議 MODBUS RTU

電纜接口M12*15芯或M8*16芯

電纜長度1.5m（可根據需求定制）

工作電壓DC 24V

功率≤1W（傳感器檢測）；≤5W（補償永磁體磁場）

其他參數

螺紋接口G1/2 〃(GB/T7307-2001)、G1 二選一

耐壓范圍0~5MPa

油樣流速≤3m/s
