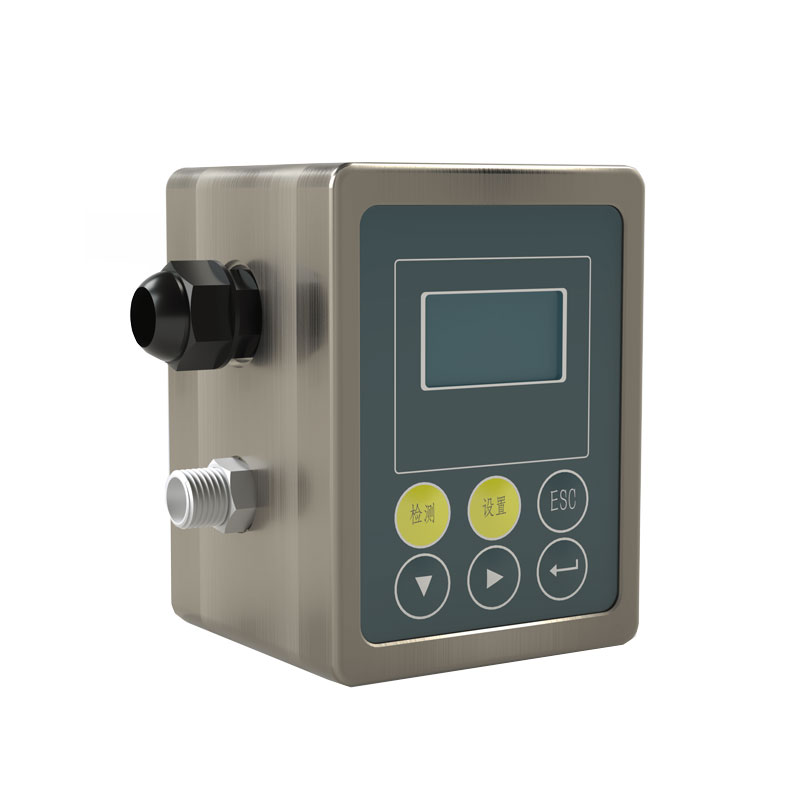

一、油液清潔度傳感器產品簡介

油液清潔度傳感器又稱油液清潔度監測傳感器，油液清潔度傳感器采用遮光法（光阻法）原理，在線實時監測油液中的顆粒雜質數量和大小，從而評估油液的清潔度。油液清潔度傳感器采用ISO4402/ISO11171規定的遮光法（Light Extinction）（又可稱為消光法或光阻法）原理進行油液污染度檢測，具有檢測速度快，抗干擾性強，精度高，重復性好等優點。

平行光束垂直穿過截面積為A的樣品流通室，照射到光電接收器上，當液流中沒有顆粒時，電路輸出為E的電壓，當液流中有一個投影面積為a的顆粒通過樣品流通室時，阻擋了平行光束，使透射光衰減，此時在電路上輸出一個幅度為E。的負脈沖：E。=(a/A)×E若顆粒為球形，或以等效直徑d描述該顆粒，且E等于10v，則E。=7.854×d2/A即顆粒的投影面積和脈沖電壓幅值呈線性關系。

二、油液清潔度傳感器產品特點

采用遮光法（光阻法）原理；內置GJB420B-06、GJB420A-96、NAS1638、ISO4406：1999（GB/T14039-2002）等顆粒污染度等級標準，可實時給出所測樣品的顆粒計數及污染度等級。

可按ISO4402或ISO11171進行校準；

具有標準串行RS485接口，可外接計算機完成控制及檢測結果存儲；

可外接U盤對檢測結果進行存儲（選配功能）；

實時數據，能夠?qū)崟r(shí)掌握分析液壓系統的磨損趨勢。

三、油液清潔度傳感器應用領域

油液清潔度傳感器采用遮光法（光阻法）原理研制，用于液壓系統油路中顆粒污染的在線實時監測。可廣泛應用于航空、航天、電力、石油、化工、交通、港口、冶金、機械、汽車制造等領域中的液壓油、潤滑油、變壓器油（絕緣油）、汽輪機油（透平油）、齒輪油、發動機油、航空煤油、水基液壓油等的固體顆粒污染度檢測，及對有機液體、聚合物溶液中的顆粒雜質的檢測。

四、油液清潔度傳感器技術參數

光源：半導體激光器；

檢測范圍：1～100μm或4~70μm（C）；

靈敏度：1μm（ISO4402）或4μm（C）(ISO11171，GB/T18854-2002)；

測量通道：內置GJB420A-96、GJB420B-06、NAS1638、ISO4406等標準；

粒徑尺寸：1μm、2μm、5μm、10μm、15μm、25μm、50μm、100μm；4μm(c)、4.6μm(c)、6μm(c)、10μm(c)、14μm(c)、21μm(c)、38μm(c)、70μm(c)，

測試準確度：±0.5個污染度等級；

在線壓力：0～10MPa；0~40MPa（配減壓閥）；

檢測流速：50～300mL/min；

油品溫度：＜80℃；

環境溫度：-30℃～60℃；

存儲溫度：-55℃～85℃

電源：直流9-30VDC，1000mA；

儀器體積：100mm×75mm×71mm(長x寬x高)；

濕度：相對濕度20%～85%下工作，無冷凝；存放濕度98%；

接口方式：標配高壓軟管；可選配內徑4mm、外徑6mm的低壓卡套軟管。
